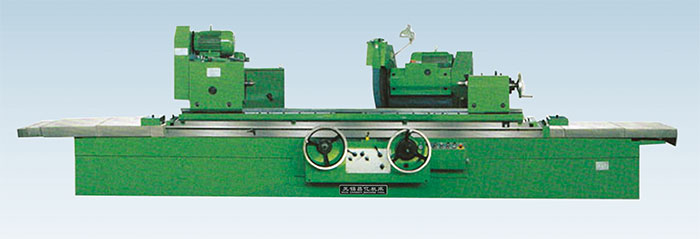

本機床主要特點
★ 本機床主要用于磨削圓柱形或圓錐形工件的外圓表面。
★ 機床工作臺的縱向移動由液壓無級變速傳動，也可以手動傳動。
★ 砂輪架橫向進給由液壓作微量自動周期進給和快速進退，也可以用手輪實現粗細兩種進給。
★ 砂輪架和工作臺導軌采用靜壓潤滑。
★ 工件、砂輪、液壓泵、冷卻泵分別由獨立電機驅動。
★ 機床的各個運動部件具有電氣、液壓和機械連鎖機構，操作安全可靠。
規格參數表
| 名稱 |
主要技術參數 |
| 磨削工件長度 |
1000 |
2000 |
3000 |
| 磨削工件外徑 |
30-500 |
| 工件重量 |
1000 |
2000 |
3000 |
| 頂尖中心距 |
1100 |
2100 |
3100 |
| 中心高 |
270 |
| 工作臺順時針回轉角度 |
-2°+3° |
| 工作臺移動量 |
1000 |
2000 |
3000 |
| 頭架主軸錐孔規格 |
莫氏6號 |
| 尾架套筒移動量 |
50 |
| 尾架套筒錐孔規格 |
莫氏6號 |
| 砂輪規格 |
750×75×305 |
| 電氣系統總功率 |
25.8 |
| 砂輪線速度(m/s) |
35 |
| 砂輪電機功率 |
15 |
| 加工精度(標準試件) |
| 圓度 |
0.003 |
| 圓柱度 |
0.008 |
| 表面粗糙度 |
Ra 0.32 |
| 外形尺寸(長×寬×高)(mm) |
4900×2600×1800 |
4900×2600×1800 |
4900×2600×1800 | |
